不同厚度的土工膜对焊接设备有不同的要求，土工膜只能用小型橡胶辊、低压低功率焊接设备焊接，只能用热风焊枪进行修补；土工膜的厚度范围一般为0.2毫米-3.5毫米，由于土工膜分子结构的非极性，很难粘结，所以土工膜的铺设施工只能采用热熔焊接。
只有土工膜较厚时，才能使用大尺寸、钢卷、高压、大功率的焊接设备，修复时才能使用挤压焊机。因此，施工中使用的设备类型由土工膜的厚度决定。土工膜厚度的分水岭一般为1.0毫米，如果厚度大于1.0毫米，将选用大中型焊工。如果厚度小于此值，将只选择小型焊接机。

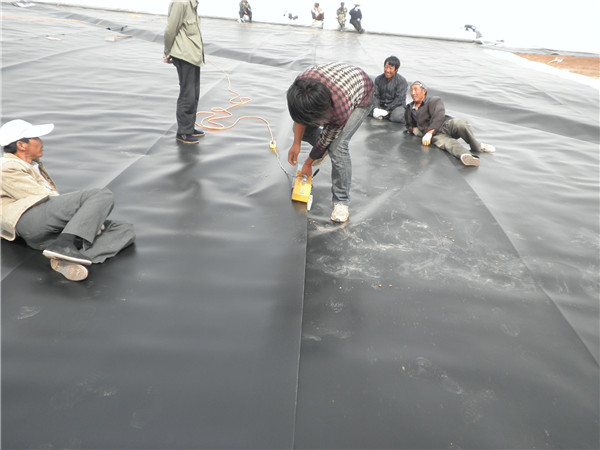

工程中常用的薄土工膜有0.3毫米、0.5毫米、0.75毫米和1.0毫米以下的所有土工膜，施工中使用的焊接设备大多由国产小型焊机和相应的热风焊枪组成。对于薄土工膜大面积焊接的长直焊缝，使用国产小型热楔焊机可以保证焊接效果。
厚土工膜焊接设备由1.0毫米、1.2毫米、1.5毫米、2.0毫米、2.5毫米等工程中常用的土工膜组成。施工中使用的焊接设备大多是进口大中型焊机和相应的热风焊枪。
热锲焊机焊接工序分为：调节压力设定温度设定速度焊缝搭接检查装膜入机启动马达加压焊接。
2.接缝处不得有油污、灰尘，hdpe土工膜的搭接段面不应夹有泥沙等杂物，当有杂物时必须在焊接前清理干净。
3.每天焊接开始时，必须在现场先试焊一条0.9mm×0.3mm的试样，搭接宽度不小于10cm,并用拉力机现场进行剥离和剪切试验，试样合格后，便可用当时调整好的速度、压力、温度进行正是焊接。试样上需标明日期、时刻、环境温度。热锲焊机在焊接过程中，需随时注意焊机的运行情况，要根据现场的实际情况对速度和温度进行微调。
4.焊缝要求整齐、美观、不得有滑焊、跳走现象。
5.在遇上土工膜长度不够时，需要长向拼接，应先把横向焊缝焊好，再焊纵缝，横向焊缝相距大于50cm应成t字型，不得十字交叉。
6.相邻土工膜焊缝应尽量错缝搭接，膜块间形成的结点，应为t字型，尽量减少十字型，纵模向焊缝交点处应用挤压焊机加强
